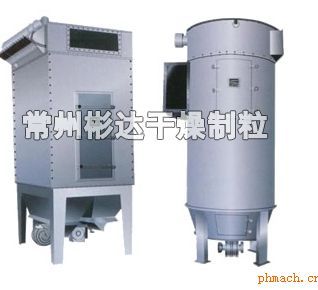

MC系列脈沖布筒濾塵器原理:
含塵氣流從進氣口進入下箱體后，部分沉降，輕微粉塵浮動時被濾袋阻留，凈化空氣透過濾袋，經文氏管進入上箱體，從出氣口排出。
積附在濾袋外壁的粉塵不斷增加，當阻力在限定(一般為80－120毫米水柱)的范圍內，就要清除積附在濾袋外壁的粉塵，清灰是由控制儀定期順序觸發各控制閥，開啟脈沖閥，使氣包內的壓縮空氣由噴吹管孔噴出(一次風)通過文氏管誘導數倍于一次風的周圍空氣(二次風)進入濾袋，使濾袋在一瞬間急劇膨脹并伴隨著氣流的反向作用，被抖落的粉塵落入灰門經排灰閥排出機體。


MC系列脈沖布筒濾塵器適用范圍:
廣泛應用于冶金、鑄造、礦山、化工、醫藥、飼料、糧食加工等行業的通風除塵和粉塵回收。

MC系列脈沖布筒濾塵器技術參數:

型號 代號	MC48	MC60	MC72	MC84	MC96	MCl08	MCl20
A	3530	3530	3530	3530	3530	3530	3530
B	3287	3287	3287	3287	3287	3287	3287
C	2550	2552	2552	2552	2552	2552	2552
D	1160	1160	1160	1160	1160	1160	1160
E	1350	1650	1950	2250	2550	2850	3150
F	1350	1350	1350	1350	1350	1350	1350
G	635	635	635	635	635	635	635
H	325	475	625	775	925	1075	1225
J	1586	1586	1586	1586	1586	1586	1586
K	790	790	790	790	850	850	850
L	824	824	824	824	880	880	880
MxN	400x500	500x500	600x500	700x600	700x600	800x600	800x600
PxQ	432x530	530x530	600x530	728x630	728x630	832x630	832x630
RxS	1050x1050	1350x1050	1650x1050	1950x1050	2250x l050	2550x l050	2850x l050

技術參數:

型號 參數		MC24	MC36	MC48	MC60	MC72	MC84	MC96	MCl20
過濾面積(m2)		18	27	36	45	54	63	72	90
濾袋數量(只)		24	36	48	60	72	84	96	120
過濾風速(L/m2.s)		20-40
過濾風量(m3/s)		1300-2600	1950-3900	2600-5200	3240-6480	3900-7800	4550-9100	5200-10500	6500-13000
*大外形尺寸	長	1000	1400	1800	2200	2600	3000	3560	4360
	寬x高	1450x3700			1450x3850			1450x4100
清灰裝置	脈沖閥數量	4	6	8	10	12	14	16	20
	耗用壓縮空氣量 (m3/min)	0.07-0.30	0.11-0.40	0.15-0.50	0.18-0.60	0.22-0.60	0.25-0.90	0.29-0.90	0.37-0.90
	壓縮空氣壓力(kg/cm2)	5-7
