散熱排管是指由多排散熱管組成的翅片管加熱器，連接形式以排為單位，即第一排連接第2排，第2排連接第3排。。。。。。直至*后一排管。散熱排管的管排數量沒有特點的限制，但是每排的管數量是一致的，如第1排表面管數量為20支，那么第2排管數量應該也是20只，確保每一支換熱管的總行程是相等的，這樣流體經過入口法蘭由總管分配到第一排換熱管上，到*后排換熱管流出，所承受的壓力，包括壓力損失都是相同的，不存在壓力差，沒有壓力差就不會出現短路現象。短路現象是指由于壓力的不同造成管內流速的不同，流速的不同導致傳熱效果的不同。

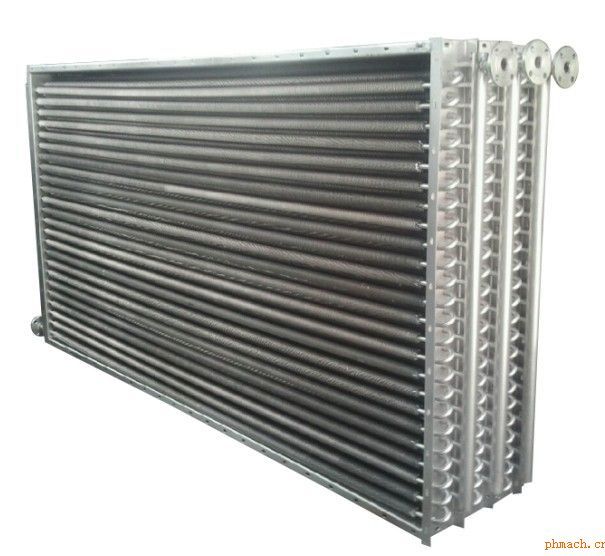

  散熱排管的連接形式都采用U型彎頭結構，包括介質入口法蘭，總進管，翅片管束，總出管，介質出口法蘭，U型彎頭，孔板，側板等部件。介質從入口法蘭進入，由總進管分配到表面第一排的翅片管束內，由U型彎頭連接導向第2排，第一排的第一支，對應第二排的第一支；第一排的第二支，對應第二排的第二支；以此類推，直到每個管程分布均勻。*后由總出管匯總，在介質出口法蘭流出。
   散熱排管適合用于冷流體冷卻空氣，也適合高溫熱流體加熱空氣，以排為單位的連接可以讓流體的流速更為均勻。在設計上都采用交叉連接，以正三角形排列*為合理。空氣在后一排受到阻力后，在反推力的作用下讓翅片管在360°方向沒有換熱的死角，大大提高了傳熱的效率。
    散熱排管另一個特點的管與管之間的連接，由于排管間采用U型彎頭，翅片管不與孔板焊接，在熱脹冷縮應力較大的場合，不會因為應力的作用而產生拉裂現象，在導熱油加熱空氣的情況下，散熱排管式加熱器有著非常優越的結構性能。
