概述
雙錐回轉真空干燥機是集合-干燥于一體的新型干燥機。將泠凝器、真空泵與干燥機配套；組成真空干燥裝置。（如不需回收溶劑；泠疑器可不用）本機設計先進；內部結構簡單；清洗容易物料能全部排出；操作簡便；能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料；故傳熱系數較高；干燥速率大、不僅節約能源；而且物料干燥均勻充分；質量好。可廣泛應用于制藥、化工、食品、燃料等行業物料的干燥。符合GMP要求。
特點 油加熱時；采用自動恒溫控制；可以干燥生化制品和礦物原來；溫度可在20~160℃之間；溫度±2℃以內。
熱效率高；比一般烘箱提高2倍以上。
間接加熱；物料不會被污染；符合GMP要求。設備維修操作簡單、易清洗。
應用 本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合尤其適用于有下列的物料
不能承受高溫的熱敏性物料；容易氧化；有危險的物料；需回收溶劑和有毒氣體的物料；要求殘留揮發物含量極低的物料；要求混合充分；均勻的物料。
原理

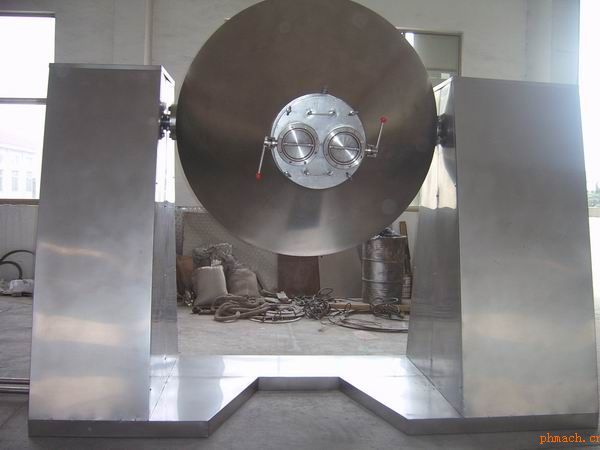

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體；罐內在真空狀態下；向夾套內通人蒸汽或熱水進行加熱；熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水氣；通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態；且罐體的回轉使物料不斷的上下、內外翻動；故加快了物料的干燥速度；提高干燥效率；達到均勻干燥的目的。
技術參數
|
項目 |
機型 |
|
名稱 |
單位 |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4500 |
|
總?cè)莘e |
L |
100 |
200 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4500 |
|
工作容積 |
L |
50 |
100 |
175 |
250 |
375 |
500 |
750 |
1000 |
1500 |
2250 |
|
加熱面積 |
m2 |
1.16 |
1.5 |
2 |
2.63 |
3.5 |
4.61 |
5.58 |
7.5 |
9.6 |
13.8 |
|
轉速 |
r/min |
6 |
4 |
4 |
|
功率 |
KW |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
3 |
3 |
4 |
5.5 |
7.5 |
|
回轉高度 |
mm |
1810 |
1910 |
2090 |
2195 |
2500 |
2665 |
2915 |
3055 |
3330 |
4210 |
|
整機重量 |
kg |
550 |
700 |
900 |
1100 |
1200 |
1300 |
1500 |
2000 |
3000 |
4000 |
|
罐內設計壓力 |
Mpa |
-0.9～0.096 |
|
夾層設計壓力 |
Mpa |
0.3 |
