二、使用范圍

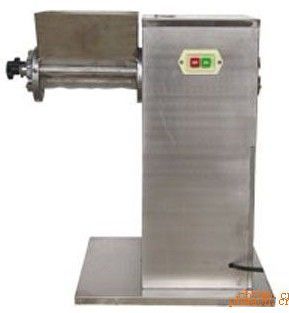

1、本機是一種用旋轉筒的搖擺作用，通過篩網、可以將潮濕的粉末原料研成顆粒，亦可廣泛地用作粉碎已壓了塊子而成為現成的顆粒之用。

2、在化學藥品方面用作混合的粉末研成顆粒，烘干后供壓制片劑，又可以粉碎在儲存期間而凝成塊，或在化學加工過程中所結成塊的塊子。在食品工業中用作處理糖果及混合物和麥牙牛乳等品。在其它工業上如陶瓷、塑料等混合料成為成型顆粒。

3、它不適合于固體、流質、漿狀或磨碎之用。

4、網眼篩子的目數多少，應根據顆粒大小要求，由用戶自備。

三、技術規格

四、傳動原理

滾動軸承表

五、構造說明

1、機身為一獨立長方體、由軸承架、減速箱、機座三大件組成。加料粉斗與軸承架連接、伸向機外，機座前端設計為伸出、著地廣而平穩，因此不須安裝、可任意放置室內使用。

2、顆粒制造裝置：旋轉滾筒橫臥裝置在料斗下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉。端面的前軸承座為活動式，裝拆時、只要旋下三個螺釘，前軸承座和旋轉滾筒可依次抽出。旋轉滾筒的二端采用對稱凸形連軸節，不受倒順限制、裝拆方便。

3、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動手輪將篩網包在旋轉滾筒的外圓上，手輪內擋有刺輪撐住，松緊可以調節。

4、減速箱：采用蝸輪傳動，速比為1：30，箱內可儲機沒，保證齒桿、齒輪和蝸輪付潤滑良好及無噪音，蝸輪外端，裝有偏心桿帶動齒桿作往復運動，與齒桿嚙合的齒輪軸即作倒順回轉運動。

5、機坐電機：電機安裝板與機座鉸鏈連接，另一端與螺母鉸接，當轉動機座上手輪時調節絲桿旋轉、螺母即帶動電機板上下、以調三角帶松緊。

六、機件潤滑

減速箱內儲機油、以蝸輪付飛油式潤滑各傳動件視鏡上刻有油面線，箱后部有油塞、供放油用。打開機身上蓋，可對中、后軸承座內軸承添加潤滑油，潤滑油脂使用部位列于表中：

七、電氣原理圖

八、安裝說明

1、本機為整臺裝箱，拆箱后搬至適當使用地方，墊平后即可使用。

2、電氣線路的裝置，是不受旋轉方向的限制，線路由底座下面經由皮帶罩接至開關，有線卡夾緊。

九、使用說明

1、使用方法：開動機器，將混合料倒入斗內，由旋轉滾筒的搖擺作用，壓擠物料通過篩網形成顆粒，如粉碎塊子，應逐漸加入，不宜加滿、以免受壓過大，而使篩網易損。

2、注意事項：粉斗內如粉末停止不下，切不可用手去鏟，以免造成傷手事故，應用竹片鏟或停車工作。

十、保養說明

1、定期檢查機件，每月進行一次，檢查蝸輪、蝸桿、軸承等活動部份是否靈活和磨損情況，發現缺勤陷應及時修復，不得免費使用。

2、機器應放在干燥清潔的室內，其大氣中不得含有酸類、及其它對機件有腐蝕性氣體流動的場所使用。

3、機器一次使用完畢后或停工時，應取出旋轉滾筒進行清洗和刷清斗內剩余粉子，然后裝妥，為下次使用做好準備工作。

4、如停用時間較長，必須將機器全身揩擦干凈，機件的光面涂上防銹油，用布逢罩好。
