概述

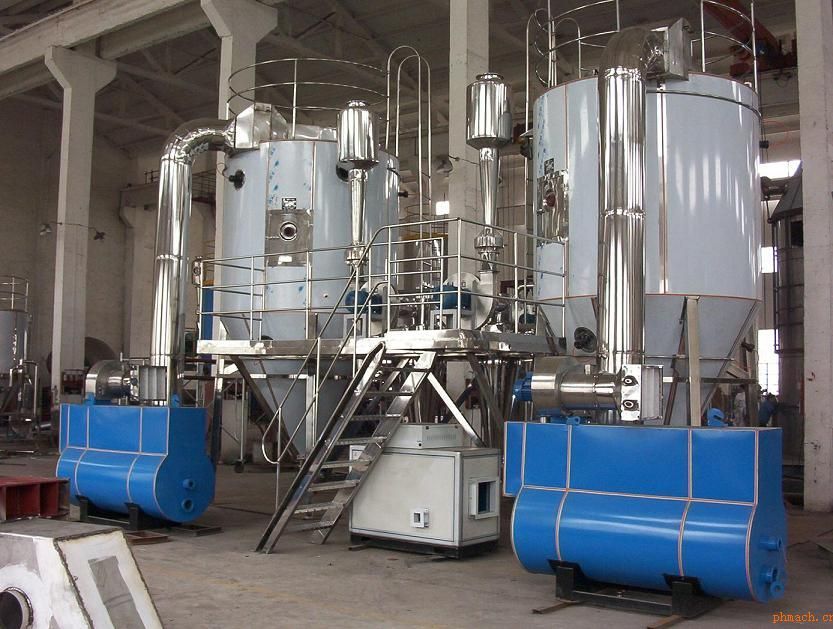

LPG系列高速離心噴霧干燥機是一種適用于乳濁液、懸浮液、糊狀物、溶液等液體干燥的專用干燥設備。在聚合物和樹脂類：染料、顏料類：陶瓷、玻璃類、除銹劑、殺蟲藥類：碳水化合物、乳品類：洗滌劑和表面活性類；肥料類：有機化合物、無機化合物科的干燥上，表現得尤為出色。

原理
空氣通過過濾器和加熱器，進入干燥器頂部的空氣分配器，熱空氣呈螺旋狀均勻進入干燥器。料液由料液槽經過濾器由泵送至干燥器的離心霧化器，使料液噴成極小的霧狀液滴，料液和熱空氣并流接觸，水份迅速蒸發，在極短時間內干燥為粉末狀成品。成品由干燥塔底部和旋風分離器排出，廢氣由風機排出。

特點
干燥速度快，一般只需5—15秒，具有瞬時干燥特點；
物料短時間內完成干燥過程，適應于熱敏性物料干燥，能保持物料色、香、味；
生產過程簡化，操作控制方便、適宜連續控制生產。
產品分散性、流動性、溶解性良好。

工藝流程

性能介紹
核心部件霧化器：全部采用高精度軸承（瑞典SKF軸承），空載振動值≤5μM 負載振動值≤15μM 無故障運行：可達7000小時以上。
霧化器總進料量：5-15000kg/h。
電氣控制系統：分層次，分規模，各種控制方案滿足不同需求；經典邏輯方式；動態工藝流程模擬制；FX-DU/WIN-C專用軟件編程；PLC控制；組態監控；人機界面觸摸屏操作控制。
醫藥類干燥機可增設：振打、氣掃、冷卻夾套等裝置，管路全部符合GMP要求。

水分蒸發曲線

因噴霧干燥機是隨用戶工藝要求、物料性能、場地條件等因素變化的非標設備，該曲線表殼供用戶參考選型，請?zhí)顚憽霸O計條件書”返回我公司，我們將為你提供合理的配置方案。

技術參數

項目	xinghao	LPG-5	LPG-25	LPG-50	LPG-100	LPG-150	LPG-200	LPG-500	LPG-800	LPG-1000	LPG-2000	LPG-3000	LPG-4500	LPG-6500
水份蒸發量(kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
噴霧形式		高速離心霧化器
霧化器轉速(r/min)		25000	18000			16000		14000-15000			12000-13000		11000-12000
霧化盤直徑		50	102-140			140-150		150-160			180-210		根據工藝要求確定
塔體直徑	D	0.9	1.75	2.3	2.7	3	3.2	4.7	5.6	6.2	根據工藝流程，廠地條件及用戶要求確定
占地長度	M	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
占地寬度	L	0.91	2.7	2.8	3.5	5.5	6	8	12	14
塔體高度	A	1.75	4.5	5.5	6.7	7.2	8	10	11	15
噴頭吊裝高度	B	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2

工藝流程
