GF&GQ型管式分離機 |
| |
| |
|
|
|
管式分離機是一種分離因數極高的離心分離設備
管式分離機有GF、GQ兩大系列，典型的如GQ系列中藥澄清型管式分離機、GF系列油水分離型管式分離機。
GF—分離型：通常主要用于分離各種難分離的乳濁液，特別適用于二相密度差甚微的液一液分離（比重差大于0.1%），以及含有少量雜質的液--液--固三相分離。即進行液一液分離，比重大的液相形成外環，比重小的液相形成內環，其流動到轉鼓上部從各自的排液口排出 ，微量固體沉積在轉鼓壁上，待停機后人工卸出。
如：油品類的分離，變壓器油 ，食用油脫水及脫蠟，透平油，生物柴油，煤焦油，潤滑油，船舶燃料油，淬火油；各種糖漿劑的分離；全血分離--從全血中分離血漿、血球；生物制品的分離；油水分離，污水處理等。
GQ—澄清型：進行液一固分離的澄清操作。比重大的固體微粒逐漸沉積在轉鼓內壁形成沉渣層 ，待停機后人工卸出，澄清后的液相流動到轉鼓上部的排液口排出。
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|

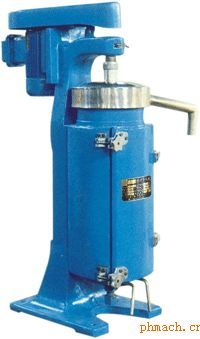

管式離心機轉鼓直徑小，轉速高，一般為16000r／min以上，分離因數大，可達50000，為普通離心機的8～24倍。因此分離強度高，可用于液一液分離和微粒較小的懸浮液的澄清。 圖為GQ-105型管式離心機
澄清型管式分離機，主要用于分離各種難于分離的懸浮液，特別是適合于濃度低、粘度大、固相顆粒細 、固液比重度差較小的固液分離。
適用范圍
由于中藥口服液的含糖量大、絮狀物多、固相顆粒細且固液比重差較小等
特點。通過本機對液體中的雜質分離，達到澄清的效果。用于分離各種難于分離的懸浮液。特別適用于濃度小粘度大，固相顆粒細，固液重度較小的固液分離。
中藥澄清型管式分離機是管式分離機系列中的一種。它是專為中藥制品行業,植物提取行業設計的一種機型。該機不流失藥物中的有效成份,縮短了沉降時間、提高產品澄明度、增加產量。本機型分潔凈型和普通型兩種，適用于不同用戶。產品完全能夠滿足GMP*需求。
由于中藥口服液的含糖量大、絮狀物多、固相顆粒細且固液比重差較小等特點。通過本機對液體中的雜質分離，達到澄清的效果。用于分離各種難于分離的懸浮液。特別適用于濃度小粘度大，固相顆粒細，固液重度較小的固液分離。
中藥澄清型管式分離機是我公司管式分離機系列中的一種 ，它主要應用于中藥口服液及糖漿劑，該機在不流失藥物中有效成份。同時提高了口服液的澄明度
|
| 高速管式離心機技術參數 |
型號
項目 |
GQ75 |
GF75 |
GQ105 |
GF105 |
GFX105 |
GQ150 |
GF150 |
| 轉
鼓 |
內徑mm |
75 |
75 |
105 |
105 |
105 |
142 |
142 |
| 有效高度mm |
450 |
450 |
730 |
730 |
730 |
730 |
730 |
| 沉積容積L |
2.67 |
2.67 |
6 |
6 |
6 |
10 |
10 |
| 轉速r/min |
21000 |
21000 |
18000 |
18000 |
16000 |
15000 |
15000 |
| *大分離因數 |
22500 |
22500 |
19051 |
19051 |
16300 |
18000 |
18000 |
| 進料口噴嘴直徑mm |
3,5,7 |
3,5,7 |
4,6,8,10 |
4,6,8,10 |
4,6,8,10 |
4,6,8,10 |
4,6,8,10 |
| 物料進口壓力Mpa |
>0.05MPa |
生產能力Lg/h
（水通過能力） |
～670 |
～670 |
～1500 |
～1500 |
～800 |
～3000 |
～3000 |
| 電動機功率kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
3.0 |
3.0 |
| 外型尺寸(長×寬×高)mm |
- |
- |
- |
850×700×1650 |
|
- |
- |
| 機器重Kg |
350 |
350 |
400 |
400 |
400 |
530 |
530 |
| 冷卻管 |
散熱面積m2 |
- |
- |
- |
- |
- |
- |
- |
| 承受壓力 Mpa |
- |
- |
- |
- |
- |
- |
- | | | | |
