管式分離機是一種分離因數極高的離心分離設備
結管式離心機構與工作原理:
分離機由機身、傳動系統、轉鼓、集液盤、進液軸承座等組成。
物料由底部進液口射入高速旋轉的轉鼓，轉鼓帶動物料高速旋轉后形成強大的離心力場，使料液沿轉鼓內壁向上流動，且料液在離心力場的作用下因其密度差的存在而分離。
管式離心機具有一個細長而高速旋轉的轉鼓。加長轉鼓長度的目的在于增加物料在轉鼓內的停留時間。這類離心機分兩種，一種是GF型，用于處理乳濁液而進行液一液分離操作，另一種是GQ型，用于處理懸浮液而進行液一固分離的澄清操作。用于液一液分離操作是連續的．而用干澄清操作是間歇的。澄清操作時沉積在轉鼓壁上的沉渣由人工排除。

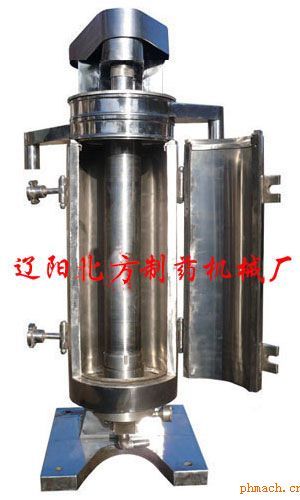

管式離心機轉鼓直徑小，轉速高，一般為16000r／min，分離因數大，可達50000，為普通離心機的8～24倍。因此分離強度高，可用于液一液分離和微粒較小的懸浮液的澄清。 圖為GF-105型和GF-150型管式分離機。
(1)生物型管式分離機是管式分離機系列中的一種。它是專為生物制品行業設計的一種機型。該機型針對生物制品粘度大、體積小、不易分離等特點，在原有通用型的基礎上加以改進，提高收益率、增加產量。
該機針對生物制品要求低溫生產的特點，設計加裝冷卻系統，以滿足特殊工藝要求。
在菌體分離工藝中，為保證菌體活性可采用逆止閥及轉鼓襯里裝置，以防止物料染菌。
(2)該系列產品的突出特點是105，150型機身為通用型，并可傾轉拆裝，使其在一臺機身上，可根據生產需要更換分離轉鼓及集液盤，實現不同分離目的及產量，可傾轉式機身極大的降低了勞動強度，并可根據現場空間將轉鼓水平拉出置于特制的不銹鋼操作臺上，清除固相物。實現快捷方便的清理，是*具有發展前景及更人性化的機型。
管式離心機主要特點
分離能力強，結構簡單，操作 、維修方便，耗能
低、占地面積小。高轉速，高分離因數，適應高低溫
物料，低噪音。
GF—分離型：主要用于分離各種難分離的乳濁液，特別適用于二相比重差甚微的液一液分離 。以及含有少量雜質的液—液 -固三相分離。
例如：變壓器油 ，食用油，透平油，潤滑油，燃料油，生物柴油，煤焦油，油脂，皂化，各種微粉物料，各種糖滌劑的分離。血漿生物藥品的分離及從動物血中提取血漿；胎盤浸泡液，茶多酚，大豆沈縮磷脂的精制。阿膠提純，
油水分離及污水處理等。
GQ—澄清型：用于分離各種難于分離的懸浮液。特別適用于濃度小粘度大，固相顆粒細，固液重度較小的固液分離。例如，各種藥液，葡萄糖洗必汰，蘋果酸，各種口服液，北豆根澄清 ；煤焦油，石墨澄清，各種蛋白，皂甙，果膠的提取；糖蜜精制；血液分離，疫苗菌絲，各種葡萄糖的沉降 ，油漆，各種樹脂，橡膠溶液提純。
型號
項目 |
GQ45 |
GF45 |
GFX112 |
GFX125 |
GQ125 |
GF150 |
| 轉
鼓 |
內徑mm |
45 |
45 |
112 |
125 |
125 |
142 |
| 有效高度mm |
280 |
280 |
730 |
730 |
730 |
730 |
| 沉積容積L |
0.42 |
0.4 |
7 |
8 |
8 |
10 |
| 轉速r/min |
10000～30000 |
10000～30000 |
16000 |
15000 |
15000 |
15000 |
| *大分離因數 |
25000 |
25000 |
15700 |
15700 |
15800 |
18000 |
| 進料口噴嘴直徑mm |
3,4,5 |
3,4,5 |
4,6,8,10 |
4,6,8,10 |
4,6,8,10 |
4,6,8,10 |
| 物料進口壓力Mpa |
>0.05MPa |
生產能力Lg/h
（水通過能力） |
～170 |
～100 |
～1200 |
～1500 |
～1500 |
～3000 |
| 電動機功率kw |
0.75 |
0.75 |
2.2 |
3.0 |
3.0 |
3.0 |
| 啟動控制方式 |
變頻調速 |
變頻調速 |
全壓啟動 |
全壓啟動 |
全壓啟動 |
全壓啟動 |
| 機器重Kg |
90 |
90 |
450 |
510 |
510 |
530 |
| 冷卻管 |
散熱面積m2 |
- |
|
- |
- |
- |
- |
| 承受壓力 Mpa |
- |
- |
- |
- |
- |
- | |
