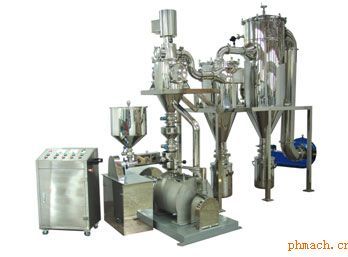

超微粉碎機

技術特征：

粉碎室內多種粉碎形式集于一體，適應性強
該設備的設計是針對中藥這種特殊的產品，粉碎室內有三個不同粉碎形式的粉碎區，可適應多種類型物料的粉體。
粉碎區結構特殊，粉碎粒度細（粒度細-120—300目）
因為，第一粉碎區的動能小于第二粉碎區（直徑由小變大）;齒與粉碎刀具的間隙也由大到小;粉碎刀具由活動（柔性）到固定（剛性）;所以，粉碎過程是預粉碎——強粉碎——精粉碎的過程。同時，每個粉碎區間隔板與粉碎區有一定的角度，這樣對粉碎的物料有一定的阻擋作用，有利于粉碎效果。


粉碎室與分級室相對分離，粉碎產量高
由于粉碎室與分級室相對分離，被粉碎物料在粉碎室不會因分級輪的阻隔而過長時間的滯留，避免了“過粉碎”的現象。從而提高粉碎產能。

獨特設計的分級室和分級輪，粉體粒度均勻
獨特設計的分級室和可變頻調速的立式分級輪，不需配置篩網，在低轉速就可以將產品粒度進行分級;循環進料結構,既嚴格限制了“大顆粒”又避免了過粉碎,因此產品粒徑分布狹窄，粒度均勻;采用分級輪分級，避免了150目以上的粉體難以過篩的現象。

粉碎溫度較低
由于避免了“過粉碎”的現象。粉碎室不會產生多余的熱量。同時，在粉碎室進料端設置風道（必要時可連接冷氣）。由于引風的存在，粉碎時發生的溫度被引風帶走,在粉碎室外套增加了循環水套裝置進一步降低粉碎產生的溫度。
全封閉負壓作業，粉體在粉碎過程中不發生任何泄漏，無環境污染、噪聲小;
圓角設計，采用快裝連接，拆卸和安裝簡便，便于清洗。
特別適宜與本公司生產的TC系列超微粉碎分級機、TP系列粗粉碎機合理配置，形成符合GMP要求的中藥粉碎車間。

型號	單位	TWF-180	TWF-350	TWF-450	TWF-550	TWF-650
生產能力	kg/h	3-15	10-40	20-80	60-220	80-350
主軸轉速	rpm	3000	3000	3000	3000	3000
進料粒度	mm	≤6	≤6	≤6	≤ 6	≤ 6
粉碎細度	目	80-300	80-300	80-300	80-300	80-300
系統總功率	kW	4.45	16.5	29.5	49	67
粉碎電機	kW	1.5	11	22	37	55
分級電機	kW	0.75	1.5	3.5	4.5	4.5
引風電機	kW	2.2	4	4	7.5	7.5
壓縮空氣耗量	m3/min	—	0.5	0.5	0.5	0.5
凈化空氣耗量	m3/min	—	*大30	*大30	*大50	*大50
外型尺寸 L×W×H	mm	2000×7700×1500	5450×2600×2750	6000×2800 ×3000	8500×3500 ×3700	9284×3500 ×4100
重 量	kg	≈700	≈2200	≈2800	≈3500	≈4000

注：1、生產能力與物料的物性和要求粉碎的細度有關

Main Technology Data

Model Number		Unit	TWF-180	TWF-350	TWF-450	TWF-550	TWF-650
Output		kg/h	3-15	10-40	20-80	60-120	80-200
Main axis rotate speed		rpm	3000	3000	3000	3000	3000
Input granularity		mm	≤6	≤6	≤6	≤ 6	≤ 6
Fine granularity		mesh	60-300	60-300	60-300	60-300	60-300
System total power		KW	4.45	16.5	29.5	49	67
Fine motor		KW	1.5	11	22	37	55
Grade motor		KW	0.75	1.5	3.5	4.5	4.5
Wind motor		KW	2.2	4	4	7.5	7.5
Compress air consume		m3/min	—	0.5	0.5	0.5	0.5
Purified air consume		m3/min	—	Max.30	Max.30	Max.50	Max.50
Dimension	L × W× H	mm	2000× 7700× 1500	5450× 2600× 2750	6000× 2800× 3000	8500× 3500× 3700	8700× 3500× 4100
Weight		kg	≈700	≈1500	≈2800	≈3500	≈4000
