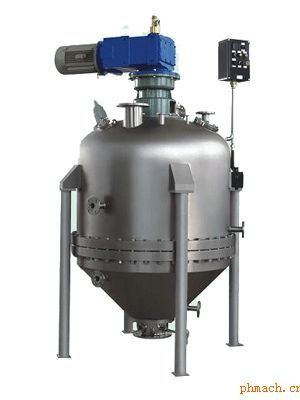

| 筒錐型過濾洗滌干燥機 |
| 關鍵詞：干燥機 洗滌干燥機 過濾洗滌干燥機 |
|
|
公司名稱：溫州亞光機械制造有限公司 |
 |
詳細說明 |
一、設備功能
1、在加壓或真空下進行固體—液體過濾（分離）；
2、使用同種或不同洗滌液進行多次濾餅洗滌；
3、大面積的螺帶式攪拌，攪拌效果突出；
4、從底部出料口排出成品；
5、可在線CIP；
二、設備部件及特點描述
2.1 筒錐型過濾洗滌機組成：
2.1.1一個罐體組件，筒體上部為碟形封頭，下部為錐形過濾底盤；
2.1.2錐形底盤與容器為可拆結構,內裝不銹鋼燒結網，燒結網可拆。
2.2 槳葉
2.2.1軸端帶有螺旋槳葉，用于在洗滌干燥過程中的攪拌、翻料以及卸料。攪拌器可正反轉運動。
2.2.2攪拌槳離罐底距離Smin=25mm
2.2.3攪拌槳離罐壁距離Smin=25mm
3.3攪拌器的驅動
2.3.1攪拌器的調速是由變頻器(客戶自己配置)通過電機和減速機驅動，可正反轉；
2.4 密封
2.4.1用于軸與容器密封是由干法端面機械密封，無泄露，并帶有清洗槽，避免污染物料；
2.5出料門
2.5.1在錐形底盤下部有出料閥，出料閥為半球球閥。
2.6 過濾網
2.6.1 過濾網采用六層不銹鋼燒結網，材質為SUS304，孔徑根據用戶的要求來確定。錐形濾網可方便的拆卸。
三、附件
3.1表面處理
內表面拋光：所有與產品接觸的部分都進行拋光處理（Ra0.4）。
外表面處理：不銹鋼部分均進行拋亞光處理（Ra0.8）。
3.2 CIP（自動清洗）
用于產品和過濾器內部清洗的清洗球均勻地安裝在容器上部，可將洗液均勻地噴灑在濾餅上和容器內壁；
3.2.1噴球數量：2個（可360度噴淋） 噴球材料：304+PTFE
3.3文件提供
定貨后將提供下列文件一份：
工程設計用設備尺寸圖；
在發貨時提供下列文件各一份：
安裝、使用和維護說明書；
易損件清單；
主要生產材料材質證明單；
質量技術監督局壓力容器合格證書；
產品合格證。
驗證文件(設計確認DQ、安裝確認IQ、運行確認OQ文件)
四、產品制造依據及標準
|
|
