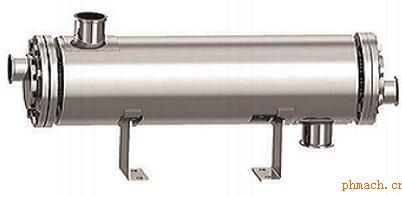

產品特點

1、依據FDA和cGMP要求設計制造。
2、換熱管采用優質316L無縫鋼管。
3、雙管板設計，杜絕交叉污染。
4、完全排空設計，無死角，無殘留。
5、獨特的雙脹槽設計，運行更安全，杜絕泄露。
6、雙波膨脹節設計，可有效消除熱應力。
7、與產品接觸部位采用電拋光工藝，Ra小于0.4μm。
8、可實現SIP在線消毒。
9、采用彈性一體保溫。
10、可提供完整的可追溯性驗證文件。
11、流道多樣化設計，滿足不同工藝要求。

■ 設計依據

一次側介質通過電拋光處理的無縫鋼管束內進行流動，二次側介質在相反的方向通過外管路流動，換熱管束的兩端采用雙管板緊固，同時作為滲漏監測點，防止一次側介質和二次側介質雙向交叉污染。

*小間隙設計：提高物料流速，降低微生物滋生風險，并減小設備體積。

雙管板結構：*大限度的降低了交叉污染的風險，便于及時發現泄漏隱患 ，確保用戶安全地生產，符合2010版GMP第71條完善條款。

全排空設計：避免產品接觸側出現死角，能夠預防微生物的滋生，易于清洗和滅菌，符合2010版GMP第98條、第99條完善條款。

材質與表面處理：采用優質316L不銹鋼BA管、EP管制作，與產品接觸側Ra≤0.4μm，可滿足CIP/SIP在線高溫清洗滅菌要求，符合2010版GMP第74條完善條款。

多樣化設計：提供多種流程方式來滿足不同工況的換熱要求，也可根據客戶特殊要求提供定制產品。

安裝方式：豎直或水平安裝，其主要基于工藝要求，與產品接觸側均采用快裝接口，（Tri-Clamp）設計，方便安裝、拆卸、清洗。

密封墊形式：產品接觸側密封墊采用高性能FKM材料；滿足3A 20-25和FDA要求。

■ 應用領域

1、注射用水用點冷卻  注射用水系統SIP消毒滅菌

2、純化水用點冷卻
3、純化水系統巴氏消毒

4、CIP系統加熱
5、醫藥產品的冷卻/加熱

6、潔凈蒸汽冷凝及冷卻
7、高潔凈液體的溫度控制

8、高純水冷卻
