泥漿篩



與物料接觸不銹鋼旋振篩

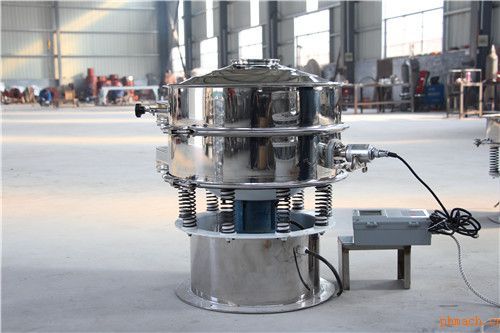

1.XFC超聲波振動篩簡介

先鋒根據多年精細分級的經驗，在借鑒吸收同行先進技術的基礎上，研制出擁有獨立知識產權的XFC超聲波振動篩分機。篩機采用先進的智能振動超聲控制器，改變了單一頻率帶來不適應性和不可調性，真正實現超聲波與振動篩的有機結合，性能上達到和超過國際同類產品的水平。解決強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，具有優越的性能！在超聲波振動篩的性能上實現大的突破。篩分精度可提高1-100%，產量可提高1-10倍；真正滿足100目~~500目以上工業化生產需要。

出料口閘門





超聲波振動篩演示圖

內置式超聲波設備



超聲波控制器膠粘網架


超聲波大探頭超聲波小探頭



2.特點：

1、在達到高精度、高網目篩分的同時，控制較窄的粒度范圍。

2、可單層與多層使用，一套智能超聲波發生器同時使用三個換能器。

3、徹底的篩網自潔功能：大于500目篩分，無網孔堵塞，無篩分效率衰減。

4、真正解決強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題。

5、保證所處理物料的特性不變。

6、篩分精度可提高1—100%，產量可提高1-10倍。

3.應用范圍：

超聲波振動篩廣泛應用于：400目、500目、600目篩分碳化硅、合金粉末、鉬粉、不銹鋼粉、鎢粉、鎳粉、鈷粉、粉末涂料、石英粉、丁米酮粉、麥芽粉、病毒唑、咖啡粉、電磁粉、負極材料、激光粉。
4.　　結構：
　　超聲波諧振電源： 38KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振
蕩器發熱量低，工作狀態穩定。
　　1 高頻連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。
　　2 連接器： 航空連接插件。
　　3 振蕩器： 高性能超聲波轉換器件。
　　4 超聲波網架： 由外網架與共振環組成。
　　5 篩網： 適用于10目~635目。
　　基本工作原理：
　　超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環
產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。
　　一般技術數據：
超聲波諧振電源：
　　1 電源輸入： 交流220V±10% 50~60Hz
　　2 整機電流： ≤0.6A
　　3 高頻電流： ≤0.5A
　　4 工作頻率： 38KHz
　　5 工作模式： 連續、 脈沖
　　6 環境溫度： -10~40℃
　　使用說明：
　　1 超聲波控制儀與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。
　　2 超聲波諧振電源后面板接線盒中有紅色（正極）和黑色（負極）兩個接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜的航空插頭端
與振蕩器連接，并保證密封固定牢固。
　　3 接好超聲波諧振電源電源及超聲波連接電纜線，檢查無誤后打開超聲波電源開關。隨著一聲“滴”的聲響，超聲波諧振電源起動，顯示窗口顯示“P0”，并進入自檢狀態。
幾秒鐘后顯示窗口顯示工作電流，頻率自動搜索，30秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。
　　4 超聲波諧振電源共有2種工作狀態：連續工作狀態（左邊窗口顯示：Cn，n為1~9數字）和脈沖工作狀態（左邊窗口顯示：Hn，n為1~2數字），正常為連續工作狀態。在連續
工作狀態下，按方式鍵，進入脈沖工作狀態。在脈沖狀態下按方式鍵，返回連續工作狀態。在連續工作狀態下按顯示鍵，顯示電源的中心頻率（左邊窗口顯示：F-），再按顯示鍵
返回連續工作狀態。
　　連續工作狀態：
　　連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（ 、 ）可以進行功率變換，其中C9功率*大，C1功率*小（調功率時左邊窗口Cn閃爍，選好功率檔位后按
“方式”鍵進行確認，窗口閃爍停止，此狀態記憶保存）。
　　脈沖工作狀態：
　　在連續工作狀態下按方式鍵進入脈沖工作狀態。以當前連續工作狀態為C5功率檔為例，脈沖工作方式描述為：在C5功率檔工作5秒，然后有一個2秒鐘的大功率脈沖，2秒鐘后再
返回C5檔功率工作5秒，依次循環。
連續工作狀態設有2檔（H1、H2），H2檔比H1檔脈沖電流工作時間稍長。在脈沖工作狀態下按調節按鍵，可以進行檔位變換（左窗口Hn閃爍，選好檔位后按方式鍵確認，窗口閃爍停
止）。在Hn不閃爍的時候按方式鍵，返回到連續工作狀態。
　　其它注意事項：
　　1 超聲波諧振電源工作輸入電壓為交流220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“+”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性，
不準接錯線。
　　2 網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞。
　　3 在正常情況下，振蕩器如果沒有故障，一般不要隨便從網架上拆卸。振蕩器航空插頭已用密封膠上緊，一般情況下也勿拆卸。
　　3 在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮，連
接插頭及插座不準進水。
　　4 每套超聲波包括一臺諧振電源，一個振蕩器，一個網架。三者請編號配套使用效果更佳，勿與其它超聲波混淆。
5.基本工作原理：

超聲波振動篩分系統由超聲波諧振電源、換能器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量

適用行業

直線振動篩可對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥、冶金、陶瓷、等行業。主要用于對各種物料不同程度的分級作業，在實現自動化流水線作業中起到至關重要的作用。

技術參數

購買須知

1尺寸型號：本設備技術參數由需方提供，設備制作參數由我方提供，經雙方協商*終確認設備技術參數圖紙為準；對于自選型號規格的設備，如未達到客戶要求效果，本店拒絕退貨；
2.貨源說明：先鋒振動是加工生產型廠家，所出售設備具有良好的品質保障，一站式服務您理想的選擇；
3物流發貨：根據不同機型及地區不同，發貨的物流及配貨方式也各自不同，機器設備圖片僅供參考，由具體溝通后出具為準。
4安裝售后：本公司提供完善的售后服務，凡本廠生產銷售的設備，整機質保一年，如果在使用過程中出現質量問題，本廠將負責以*快的速度協助售后工作，易損件除外；未經允許的拆卸、不正當操作等人為或不可抗拒因素造成的損壞不在保修范圍之內；
退換貨原則：本店所有產品不支持七天無理由退換貨，一切事宜以線下采購合同為準。
