四、超聲波阻抗測量儀的應用領域



本儀器適用對象為各類超聲器件測量，包括：超聲波換能器、超聲波變幅桿、超聲波模具（工具頭）、獨立壓電陶瓷、換能器、超聲清洗機、超聲塑焊機、水聲、磁致伸縮材料、超聲粉碎機、超聲霧化、超聲潔牙、倒車雷達、超聲測距、超聲乳化、超聲除垢、超聲馬達，以及其他一切用到壓電和超聲的器件和設備。

尤其在超聲波設備研發、生產過程之中，如何知道工程師所涉及的超聲波零部件產品是否符合要求、其品質、性能、參數如何，就需要采用超聲波阻抗測量儀加以檢測。

換能器：導納圓圖不能出現寄生圓，諧振阻抗盡可能接近設計阻抗，動態阻抗 要低，品質因素Qm 要接近設計要求，電容要與電路匹配。

壓電陶瓷片：可以直接從導納圓圖和對數坐標判斷器件優劣，如果陶瓷片內部出現分層，或者出現裂紋，對數曲線將出現多峰，導納圓圖上出現多個寄生小圓。

變幅桿的設計、加工和裝配，是否合理或有缺陷，直接在導圓圖上明顯的可以看到。

超聲波焊接機的生產加工，利用導納圓的結果分析焊接機的狀態，通過參數和圖形的分析，找到焊接機存在的問題。

超聲清洗機的生產和加工：振動子的選擇要求其振動性能盡可能一致（帶寬、 品質因數、諧振阻抗、動態阻抗）。在導納圓圖上，盡可能沒有寄生圓或在諧振點附近 沒有寄生圓�？梢詫�換能器的制造、來料檢驗、粘結后的換能器、清洗機進行阻抗特性分析和測量。

清洗機的整機測量可以標定機器的諧振阻抗和靜電容，以便匹配電源， 可以分析其新的諧振點、注水后的阻抗、電容及整機的振動模態的特性。

五、超聲波阻抗測量儀產品規格

1、阻抗范圍：1KHz ～200KHz；1KHz ～5MHz

2、測量指標：所有參數、圖形；

3、測量精度：<0. 1%；

4、測量速度：2 秒 / 件；

5、阻抗精度：± 5-10ppm；

6、相位分辨率：0.15 度；

7、環境溫度：5 ～ 60 攝氏度；

8、阻抗范圍：0.2Ω ～ 1M Ω；

9、阻抗步進：0.1Hz ～任意；

10、應用領域：功率超聲設備，壓電陶瓷生產檢測，超聲波焊接，超聲波清洗,醫療超聲等.

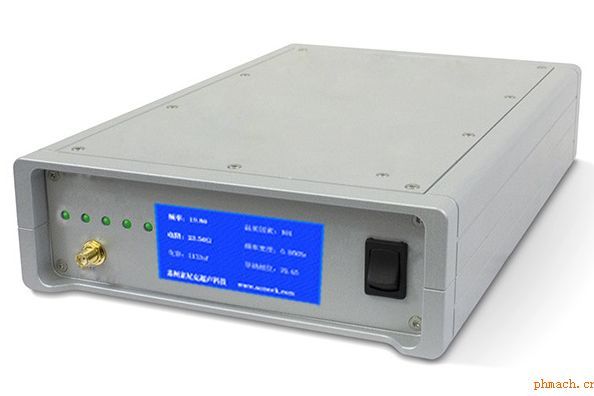

11、儀器型號：JY-J301；JY-J302。
