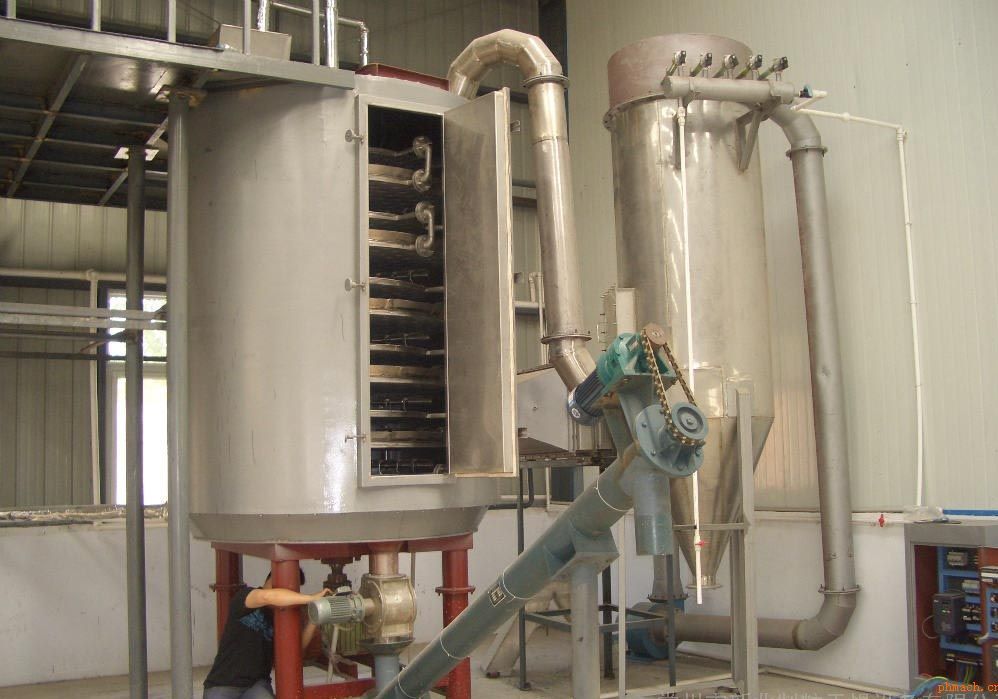

濕物料自加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動使耙葉連續的翻抄物料，物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤的外緣，在大干燥盤上的物料向里移動并從中間落料口落入下層小干燥盤中，大小干燥盤上下交替排列，物料得以連續的流過整個干燥器，中空的干燥盤內通入加熱介質，加熱介質形式有蒸汽、熱水和導熱油。加熱介質由干燥盤的一端進入，從另一端導出。已干燥的物料從*后一層干燥盤落到殼體的底層，*后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出。

三、技術參數

  規格：PLG-2200

  筒體外徑：2900mm；

  高度：4000mm；

  干燥面積：30.8m²；

  電機功率：5.5KW；

  層數：10層。
