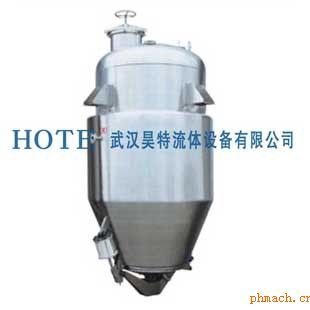

提取罐

一、概述

提取罐是醫藥化工中常用的浸出提取設備特別適合于植物產物所含成分的浸出提取。結構具有罐體，罐體內軸向位置裝置的螺旋推進器或旋漿推進器，與罐體外的轉動軸盤連接，其特征是具有一組斜臥的連續逆流浸出提取單罐，相互之間出料口與進料口相連接構成一連通器，每一個單罐體的低端上部具有進料口，下部具有殘液排出口，罐體*上部具有進液口或排氣口，下部具出料口。

提取罐是為中藥廠，煮、提工序設計的多用設備，在本工序內能提取，酒精回收，揮發油分離。 本設備除提取罐主設備外,還附有捕沫器、冷卻器、油水分離器等。這些設備凡與藥物接觸處均采用了不銹鋼制成,加熱夾層經溫州市壓力容器檢驗部門嚴格檢測安全可靠，而且設備使用壽命長。 本設備在提取過程中是通過冷凝器,油水分離器等組成，完全密封閉的可循環的系統內完成,同時在廢渣中收回有機溶媒。

二、提取原理

（1）如水提：水和中藥裝入提取罐內，開始給夾層熱源，罐內沸騰后減少供給熱源，保持罐內沸騰即可，維持時間根據提取藥理工藝而定，如密閉提取需給冷卻水，使蒸汽汽體冷卻后回到提取罐內，保持循環和溫度。 　　

（2）如醇提：先將藥和酒精加入罐內必須密閉，給夾層熱源蒸汽，打開冷卻水使罐內達到需要溫度時減少供給熱源，使上升汽態酒精經過冷凝器后成液態酒精回流即可，為了提高效率，可用泵強制循環，使藥液從罐下部通過泵吸出再缸上部進口回至罐內，解除局部溝流。 　　

（3）提油：先把含有揮發油的中藥和水加入提取罐內,打開油分離器的循環閥門,調整旁通回流閥門,開供給熱源閥門達到揮發溫度時打開冷卻水進行冷卻,經冷卻的藥液應在分離器內保持一定高度使之分離,再個油水分離器輪換使用。 　　

（4）回收油精： 將酒精加入缸內，給蒸氣打開冷卻水，再打開回收閥門即可。

三、主要配置:
捕集器、冷凝器、冷卻器、過濾器、油水分離器、汽缸操作臺.

四、用途：

本設備適用于中藥、植物、動物、食品、化工等行業的常壓、加壓水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶媒回收等工程操作，特別是使用動態提取或逆流,提取效果更佳，時間短，藥液含量高。

五、技術參數：
